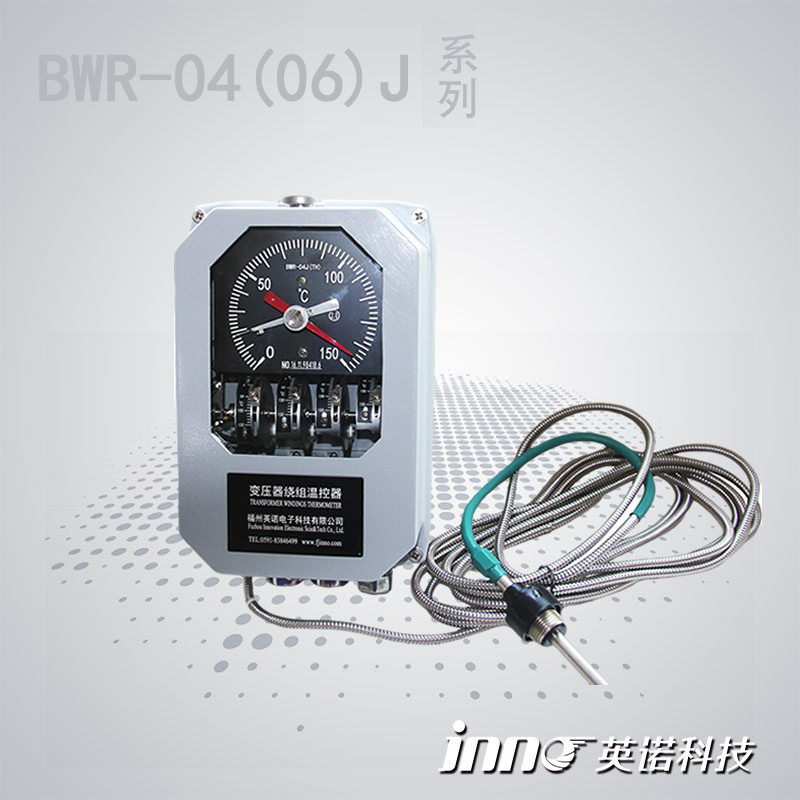

變壓器繞組溫控器是采用附加溫升的原理而設計的，采用國際先進技術，將變壓器繞組溫控器、BL型變流器等合為一體，可輸出多種形式的輸出信號供后臺測控系統及二次儀表使用。 該產品具有體積小、功能全、安裝方便、操作簡單等特點。 變壓器繞組溫控器，主要由彈性元件、傳感導管、感溫部件，電熱元件、溫度變送器、變流器和數顯儀組成。

溫控器的工作原理如下

變壓器繞組溫控器的溫包插在變壓器油箱頂層的油孔內，當變壓器負荷為零時，繞組溫控器的讀數為變壓器油的溫度。當變壓器帶上負荷后，通過變壓器電流互感器取出的與負荷成正比的電流。經變流器調整后流經嵌裝在玻紋管內的電熱元件。電熱元件產生的附加溫升的熱量，推動儀表指針繼續轉動。因此在變壓器帶上負荷后，儀表指示溫度是由變壓器頂層油篇和變壓器負荷電流二者所決定，即變壓器頂層油溫與線酬對油的溫升之和，反映了被測變壓器線圈部位的溫度。
