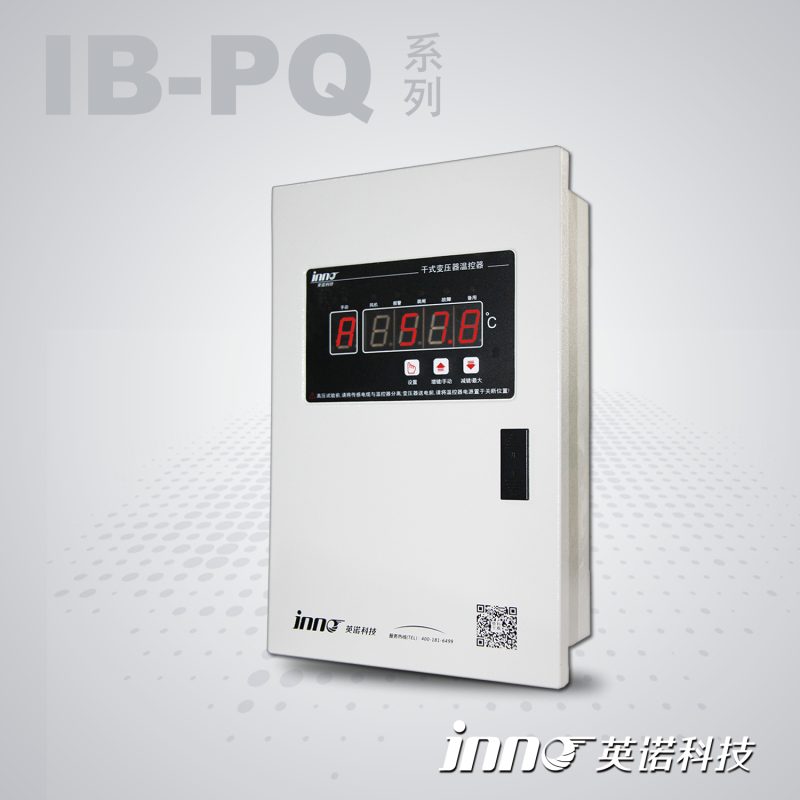

IB-PQ201系列干式變壓器溫控器
在線詢價- 規格參數
- 安裝尺寸
干式變壓器溫控器技術指標
| 環境溫度: | -20℃~+55℃ |
| 環境濕度: | < 95％ (25℃) |
| 工作電壓: | AC 220V (+10％，-15%) |
| 工作頻率: | 50Hz或60Hz(±2Hz) |
| 測量范圍: | -30.0℃～240.0℃ |
| 測量精度: | ±1%FS(溫控器0.5級，傳感器B級) |
| 分辨率: | 0.1℃ |
| 風機輸出容量: | 9A/250VAC |
| 控制輸出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 溫控器功耗: | ≤8W |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 通過認證標準: | ISO9001:2016國際質量管理體系認證 |
| 通過試驗標準: | IEC61000-4:1995 國際標準 |
| 通過技術標準: | GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
IB-PQ201 干式變壓器溫控器型號選擇說明
| 型號 | 功能 |
| IB-PQ201D | 三相巡回顯示/最大值顯示；風機自動/手動啟停；超溫報警；超溫跳閘；故障報警；“黑匣子”功能； 風機定時激勵功能；模擬測試功能；數字補償功能；柜門開門報警功能。 |
| IB-PQ201E | 常規功能同IB-PQ201D型，增加三路或四路獨立的4～20mA模擬電流輸出。 |
| IB-PQ201F | 常規功能同IB-PQ201D型，增加RS485/232串行通訊功能。 |
| IB-PQ201G | 常規功能同IB-PQ201D型，增加一路機房環境溫度測量與控制。 |
| IB-PQ201I | 常規功能同IB-PQ201D型，增加一路變壓器鐵芯溫度測量與報警。 |
| IB-PQ201H | 常規功能同IB-PQ201D型，增加一路濕度測量與控制。 |
| IB-PQ201L | 常規功能同IB-PQ201D型，增加冷卻風機故障檢測與報警。 |
| IB-PQ201C | 常規功能同IB-PQ201D型，增加熱敏電阻PTC150或PTC130進行聯鎖控制。 |
| IB-PQ201TH | 常規功能同IB-PQ201D型，具有防霉菌、防潮濕、防鹽霧等三防措施。 |
備注：
1、如：IB-PQ201F，PQ代表加長型嵌入溫控箱，2 代表 AC220V 工作電源/3 代表AC380V工作電源，F 代表功能代號（RS485通訊）；
2、E、F、G、I為功能代碼，功能代碼可以組合，以下舉例說明：
溫控器型號：IB-PQ201EF，表示：溫控器為鑲嵌型鐵殼溫控箱，其功能包括：常規功能、4～20mA電流輸出功能（E）和通訊功能（F）。
3、若有其他特殊技術或功能要求，如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫等，均可與我們聯系。
福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全， 溫控器接線圖及說明書原理簡單，廠家直銷、價格合理，歡迎詢價！
| 開孔尺寸： | 182mm × 296mm |
| 外觀尺寸： | 324mm × 200mm × 85mm (長x寬x高) |

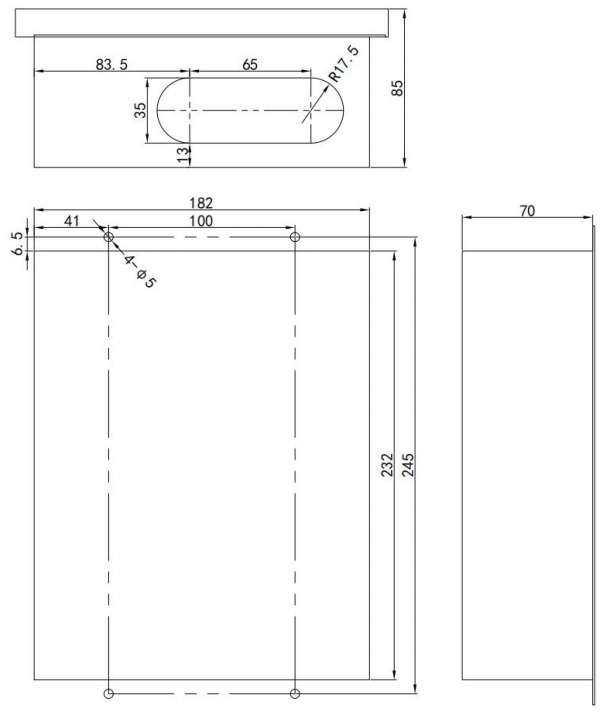

IB-PQ201干式變壓器溫控器安裝尺寸圖
